¿Dónde está indicada su instalación?
Las Puertas Refrigeradas, también llamadas puertas frías, neutralizan las cargas térmicas de los racks, por lo que los puntos calientes existentes en los equipos son eliminados con un mínimo de instalación.
Puertas Refrigeradas para HPC. DX Rear Rack Coolers.
SO SIMPLE SO GOOD ⭐️⭐️⭐️⭐️⭐️
DX Rear Rack Cooler de focuscooling
La serie DX Rear Rack Coolers es la solución más demandada en instalaciones de #HPC #DataCenter que realizan cálculo científico y desarrollo de tecnología. Es la perfecta combinación que reúne las ventajas de la refrigeración aplicada en las traseras de los racks (alta eficiencia energética, eliminación de puntos calientes, etc.), con los beneficios de los sistemas basados en Expansión Directa.
Te mostramos cómo funcionan
DX REAR RACK COOLING_ES
Puertas frías para la neutralización térmica de racks en instalaciones de HPC. Folleto comercial
DX REAR RACK COOLING Brochure_Es.pdf
Documento Adobe Acrobat [6.6 MB]
Puertas frías para la neutralización térmica de racks en instalaciones de HPC. Folleto comercial
DX REAR RACK COOLING Brochure_Es.pdf
Documento Adobe Acrobat [6.6 MB]
Principio aplicado en sistemas de refrigeración para HPC de focuscooling

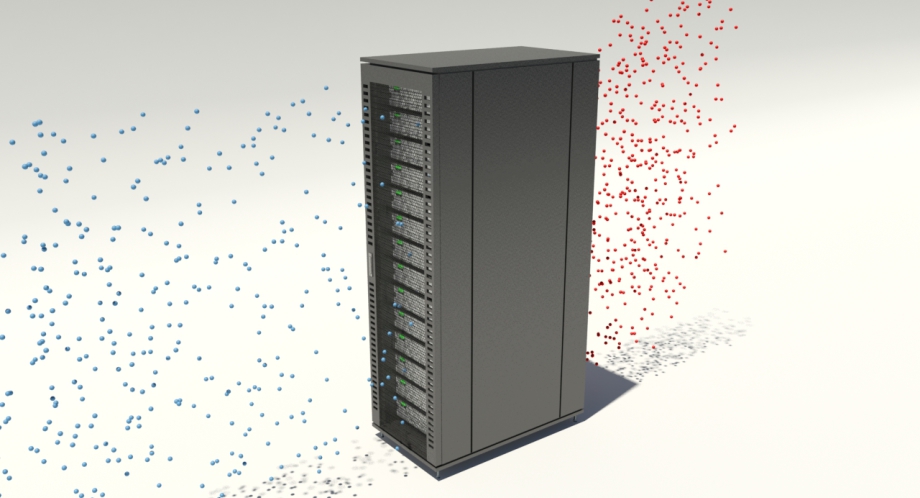

Comportamiento de las moléculas de calor en los equipos refrigerados HPC
Las Puertas refrigeradas son fijadas a la parte trasera de los racks. Se trata de un sistema modular, donde cada unidad es equipada con una batería de Expansión Directa para reducir la temperatura del aire caliente que sale del rack.Dentro de la batería el refrigerante pasa de líquido a gas.
Debido a la localización de la batería, colocada a solo 20 mm de la fuente de calor, el aire caliente y frío no se mezclan de modo que el proceso termodinámico es extremadamente eficiente.
¿Qué conseguimos?
La temperatura del aire a la salida de la batería es similar a la temperatura del aire a la entrada del rack, con lo que se puede decir que la carga térmica es neutralizada. Toda la energía es transportada a través de las tuberías de refrigerante hasta que el calor es descargado en la admósfera por la Unidad Exterior.
En esta unidad, el refrigerante en estado gas se transforma de nuevo en líquido y es enviado de nuevo al evaporador instalado en la trasera del rack, completando de este modo el ciclo de refrigeración. De este modo, cada puerta refrigerada adapta su capacidad de refrigeración a la carga térmica que se necesita en cada momento, evitando consecuentemente un exceso o falta de refrigeración.
El sistema controla y monitoriza la temperatura del aire y del refrigerante de modo autónomo. Con esto se consigue un sistema estable, robusto, escalable, eficiente y adaptado a presupuestos reales.
ALTA EFICIENCIA
Un sistema muy eficiente:
-
Refrigeración aplicada directamente en la fuente de calor
-
Utilización de gas en vez de agua (único circuito de refrigeración sin intercambiadores de calor)
-
Compresores de velocidad variable que se adaptan a la demanda de refrigeración
-
100% refrigeración sensible (no malgasta energía en humectar y des-humectar el aire de la sala de CPD)
SIN FALSO SUELO
Las tuberías de refrigerante están por encima de los racks:
- No se necesita falso suelo para asegurar una circulación de aire apropiada.
- El espacio entre el falso suelo puede ser utilizado para otros sistemas (electricidad, etc.)
COMPATIBLE CON CUALQUIER RACK
Las Puertas Refrigeradas incluyen un marco de montaje que permiten su instalación en cualquier rack de cualquier fabricante del mercado.
SIN CERRAMIENTO
Como la batería de refrigeración está a solo 30 mm de la fuente de calor no hay necesidad de una configuración de pasillo caliente/ frío
Diferentes configuraciones disponibles para alcanzar una capacidad de refrigeración de 15 kW and 30 kW.
✔️ Refrigeración de racks de ALTA DENSIDAD (HPC)
Se pueden refrigerar hasta 30 kW por rack utilizando unidades estándar (600mm, 42U). Se pueden conseguir mayores potencias con unidades diseñadas a medida.
✔️ RETROFIT: Reforma de instalaciones existentes
Esta solución es perfecta para la actualización de CPDs existentes ya que las Puertas Refrigeradas se adaptan adecuadamente a la instalación existente, gracias a su mínima instalación, y a su gran capacidad para trabajar conjuntamente con otros sistemas de refrigeración existentes.
✔️ Instalaciones acometidas en varias fases, con cargas e inversiones iniciales pequeñas
La instalación puede ser dividida en fases o pequeñas instalaciones y el sistema puede ser instalado y puesto en servicio justo en el momento en que se necesita, sin incurrir en gastos, en comparación con las soluciones basadas en Agua Fría que necesitan casi toda la inversión desde las fases iniciales.
✔️ Pequeños y medianos CPDs con restricciones en el espacio asignado (falsos suelo, tubería, etc)
En muchas ocasiones, la utilización de depósitos de agua enormes no resulta viable por el gran impacto económico en la estructura del edificio, etc.Por eso, nuestro sistema es realmente versatil, ya que su modularidad y la posibilidad de trabajarlo en distintas alturas, permite el mayor aprovechamiento del espacio disponible y flexibilidad en el layout.
Bajo coste
Solución viable incluso para un único rack.
Los sistemas de refrigeracion basados en agua fría necesitan, al menos, 25 racks para ser viables económicamente.
La solución DX Rear Rack Cooling permite la adaptación del sistema, de forma personalizada, en cualquier instalación, especialmente en aquellas con espacios limitados.
Evita daños en los equipos
La NO utilización de agua, como refrigerante, en instalaciones de CPDs, además de simplificar la instalación, minorando consecuentemente sus costes, reduce los riesgos de daños por fugas, aumentando la seguridad de los equipos
Sistema escalable - Sencilla instalación modular
Sistema modular, dimensionable y escalable, que permite planificar a futuro el incremento de las necesidades de refrigeración, para cada proyecto.
